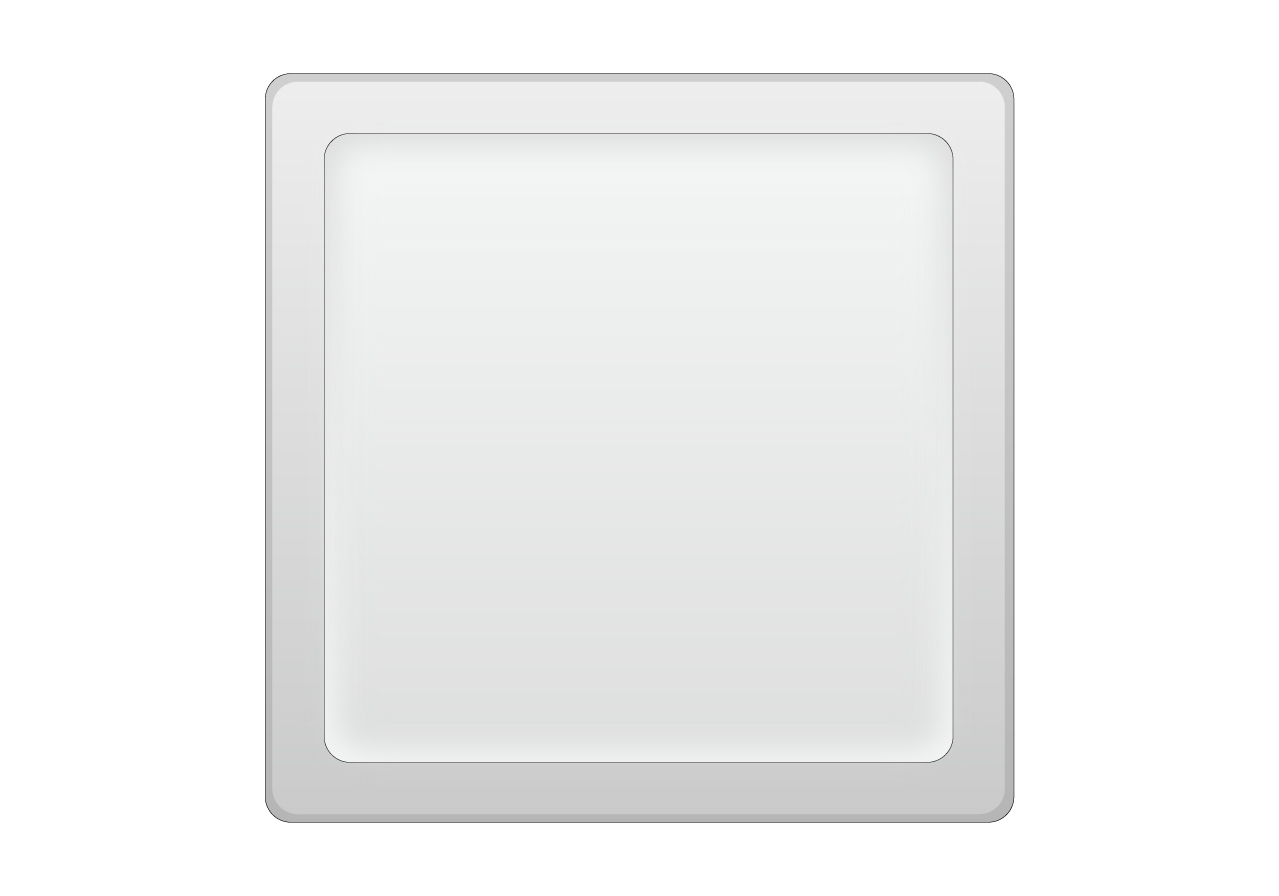

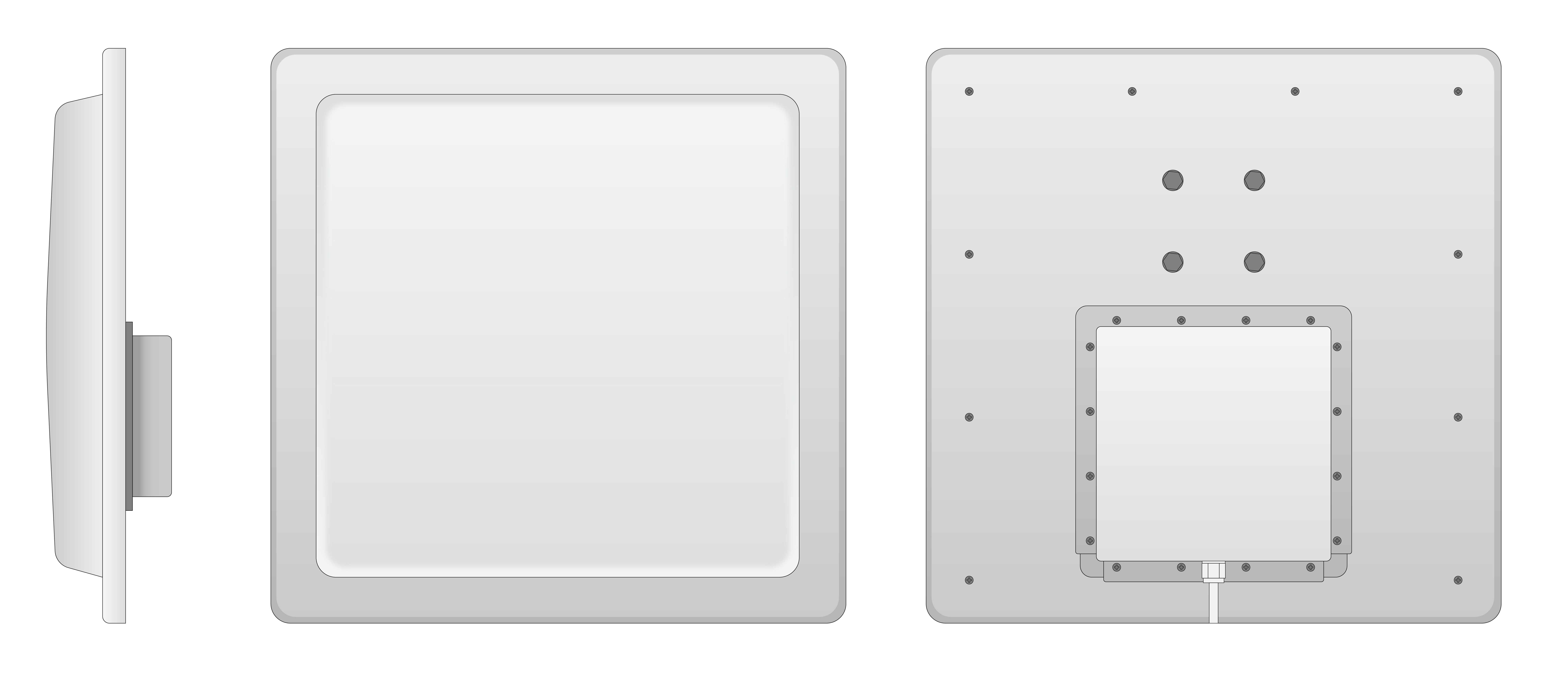

DVR-1112 UHF超高頻ETC讀寫式天線

型號:DVR-1112 UHF超高頻ETC讀寫式天線







1.包含讀頭和天線的一台綜合RFID機器。

2.支援ISO18000-6C,標籤有64位元全球獨特的序號作為卡片號碼。

3.一條12dBi的極化作用天線,讀取距離可8~10米。

4.DVR-1112鑑定RFID標籤後,透過通信界面(RS232、RS485、Wiegand26)回傳讀取卡片號碼,並對MCU控制單元,PC傳達所收到的訊息。

5.具有一套固定器標準裝配套件,可以移動方向及角度。







硬體規格



電源

AC110~220V +10%,50/60Hz0.5A

工作環境

操作溫度 -30°C to +65 °C ; 操作濕度 < 95%RH

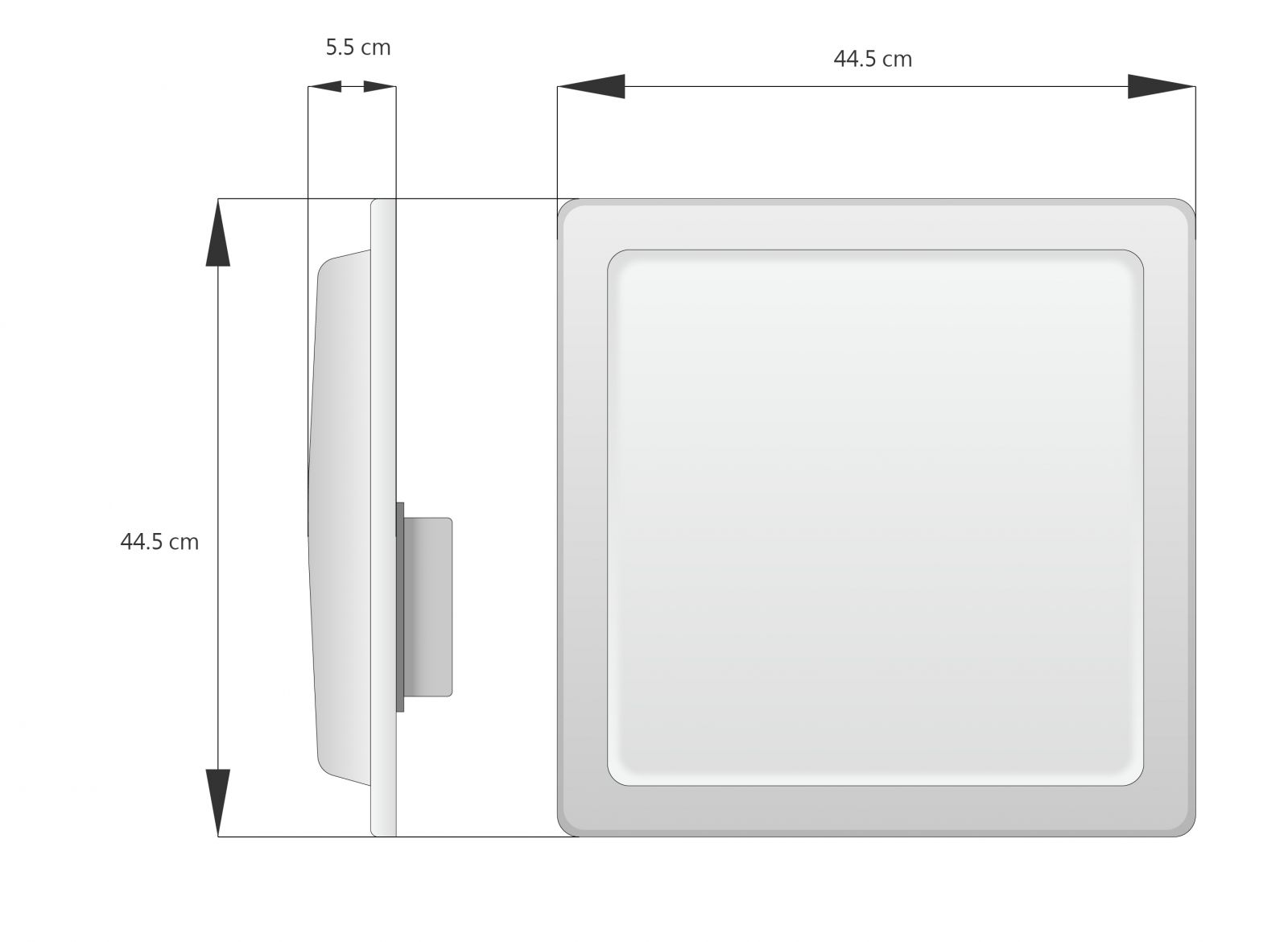

外型尺寸

44.5(長)×44.5(寬)×5.5(厚)cm

工作頻率

UHF 915~928 MHz

天線

7dBi圓極化作用天線

讀取角度

40°

讀取距離

8~10米 ( 需考量環境影響等變數 )

輸出Ports

RS232、RS485、Wiegand26

重量

2.5kg







功能應用

該產品可以被廣泛使用在以下需求

運輸管理

道路、鐵路運輸管理和貨櫃運輸管理。

移動的車輛管理

警察的監督、在移動的車輛運輸和其他管理。

道路\橋等過路費管理

有從長距離以高速讀取移動中RFID標籤數據能力,能進行過路費收集。

後勤管理

商品傳播和後勤管理、傳播郵件、郵包和航空包裹的管理。

停放管理

管理的鑑定和收費。

生產過程

在整個生產過程裡監督部分。







用於車輛管制應用時注意事項

為了要選擇最佳安裝DVR-1112的位置需要注意幾點原則

1.足夠的讀取時間(保證至少20ms)

2.車輛以一定的速度通過讀頭

3.足夠的運算時間給予控制裝置執行開啟柵欄機

4.卻認沒有在讀頭及標籤之間的有金屬、金屬隔熱紙、鋁箔等物體干擾

5.縮短讀頭與控制裝置之間的配線距離







標籤安裝

每種汽車都有不同的遮蔽條件,所以故無法透過單一種Tag就能達到使任一種車輛順利達到相同感應效果(距離),所以應該需要視車主習慣以不破壞車輛外觀、不影響交通法規等條件,提供以下四種選擇搭配。

汽車雨刷

Tag頭尾端有開孔,可利用耐候性紮線帶固定於雨刷;感應距離穩定。

汽車車牌

Tag頭尾端有開孔,可利用內六角螺絲固定;感應距離穩定。

玻璃貼紙

撕開背膠防護紙,直接黏貼不含隔熱紙的正面擋風玻璃上;一車一用,不容易被竊。

ISO薄卡

可透過卡片夾,直接固定不含隔熱紙的正面擋風玻璃上;一卡多用,隨身攜帶。







非責任擔保:該機器可能會對其他的電器設備產生電磁干擾或影響,例如醫學和科學研究設備等



鴻慶保留功能修改之權利,任何型錄上之文字敘述,都需以本公司出示正式證明文件為準。
